■強度が必要な箇所にはドブメッキ鋼材を使用
■パイプ部のボルトにはステンレスボルトを使用
※パネル及びシートはオプション品となります
ページを印刷する

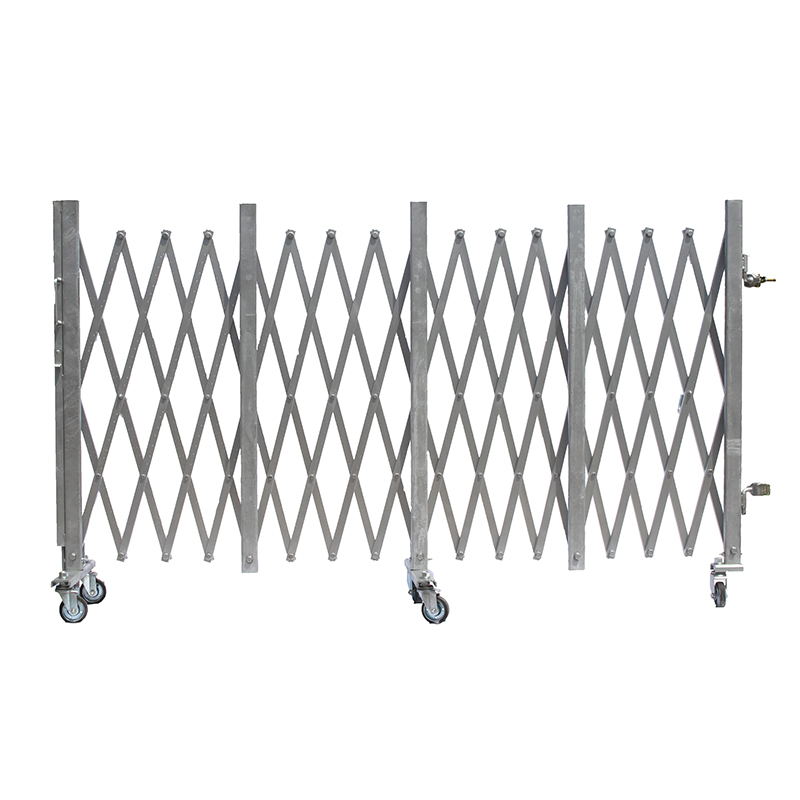

ACG14-36
- 安全柵
説明書・点検シート
バリエーション
- 高さx全幅x有効開口幅xたたみ幅ｍｍ
- 1400x3650x2990x610ｍｍ
- 1400x4550x3790x710ｍｍ
- 2000x3600x3070x530ｍｍ
- 2000x4500x3870x630ｍｍ
製品仕様
ACG14-36
仕様表を見る
| 型式 | パネル取付け可能枚数 | 寸法mm | 質量㎏ | 価格 | 税込価格 | |||
|---|---|---|---|---|---|---|---|---|
| 高さ | 全幅 | 有効開口幅 | たたみ幅 | |||||
| ACG14-36 | × | 1400ｍｍ | 3650mm | 2990mm | 610mm | 50kg | オープン | オープン |
| ACG14-45 | × | 1400ｍｍ | 4550mm | 3790mm | 710mm | 65kg | オープン | オープン |
| ACG20-36 | 4枚 | 2000ｍｍ | 3600mm | 3070mm | 530mm | 65kg | オープン | オープン |
| ACG20-45 | 5枚 | 2000ｍｍ | 4500mm | 3870mm | 630mm | 80kg | オープン | オープン |
特長
パネルやシートの取り付けが可能
-
パネル取付例 ※H=2000㎜のみ取付け可能 -
シート取付例 -
パンチングパネル使用例 -
